品名：华硕Z9PA-D8 |
|
俗称： |
|
英文名： |
|
产地： |
|
 |
|
市场价：0 |
|
直销价：0 |
|
材料介绍： |

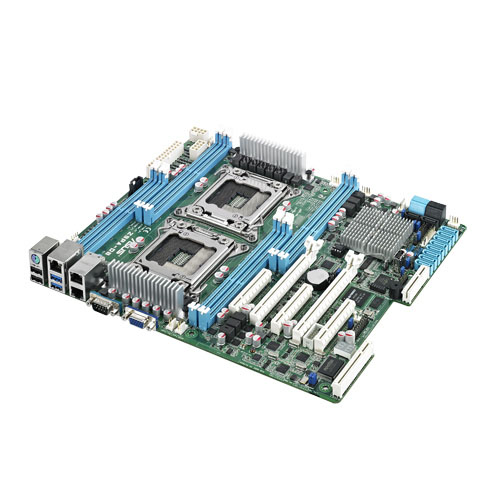

华硕Z9PA-D8
双 LGA2011 服务器主板格斗机型
Z9PA-D8是一款基于英特尔® E5-2600 + C602 PCH的服务器主板，并将多项令人惊艳的特性整合至ATX板型，凭借华硕创新设计，该主板支持最新双路Intel® Xeon® E5-2600系列处理器及最高可达135W CPU。藉由完善的1U 机架安装的散热方案，系统可以支持高达115W CPU。
最紧凑的双LGA2011服务器主板
兼容于ATX机箱
Z9PA-D8 服务器主板支持双路Intel® Xeon® 服务器处理器，此主板采用12”x10”标准ATX安装孔位。Z9PA-D8从多个角度满足了用户搭建服务器的需要，帮助用户在投资成本和应用需求方面实现了最佳平衡。
支持Intel Xeon® E5-2600 处理器
Z9PA-D8支持双Intel® Xeon E5-2600 系列处理器及135W CPU。系统组装人员可以在高级、主流及基础处理器之间选择，满足所有的细分市场。凭借支持不同的处理器和内存类型，Z9PA-D8协助消费者搭建更大范围的服务器与工作站，以满足不同价格弹性的客户需求。
强大的PCI-E扩展性12”x10”尺寸及支持MIO-892声卡
Z9PA-D8是一款12”x10”规格的服务器主板，拥有双PCI Express 3.0 x16扩展插槽。凭借华硕创新的Flex-E 技术可以实现4个真正的PCI Express 3.0 x8插槽或2个16插槽，可供多种扩展卡使用。Z9PA-D8 是一款强劲的服务器主板，同时，结合7.2声道MIO-892 声卡变身为一款高端工作站主板。
ASUS PIKE为使用者提供具有弹性的存储选项
华硕可选购的 PIKE 提供多种存储选项，通过专用的插槽，在不牺牲扩展性的情况下，直接完成SAS/SATA RAID升级。Z9PA-D8可增强内置PIKE插槽与PCI-E Gen3插槽，确保获得最佳的带宽及较低的延迟，通过SAS/SATA 6Gb/ s接口支持高性能的存储设备，也确保未来的SAS12Gb /sPIKE卡具有较高的上行链路带宽。
用户可以很容易地从入门级升级到高级存储解决方案。例如，PIKE 9230 RAID卡可以扩展4个extra SATA 6Gb/s 接口，以满足入门级的使用需求，同时，PIKE 2208 RAID卡采用LSI 双核 IO 处理器可以支持SAS 6Gb/s接口，提供出色的性能，以满足于高I/O 处理需求及数据中心应用。
支持USB 3.0
Z9PA-D8是首款双Intel® E5-2600服务器主板且支持USB 3.0接口。全新USB 3.0 I/O技术相较于USB 2.0的传输速度快近10倍。
数字供电解决方案
全新数字处理器供电控制完美符合 CPU 的数字供电信号 (SVID) 要求，超快感应和相应提供精准的供电。精准的转换减少浪费，提供更稳定CPU Vcore电压。Z9PA-D8可提升电源效率高达90%，在繁重的CPU工作负载下可达到85%+，并提供高效率，协助用户实现成本的有效控制。
全面性的服务器管理解决方案: ASMB6-iKVM和ASWM Enterprise
ASMB6-iKVM升级套件可启动仪板系统进行安全监控、远程电源开关控制、支持 virtual media over LAN 和管理 LAN 故障转移的功能。此外，ASMB6功能采用BIOS-level(韧体层)的存取方式，因此，即使服务器操作系统出现故障时，KVM 模块仍然可以通过选购的给予网页图形用户界面的(web GUI)提供全天候远程监控与诊断。ASWM Enterprise通过人性化界面提供一对多的集中式的管理，包括 BIOS flash、远程控制、电源控制和资产管理。使用者可以利用有效工具及人性化界面来远程控制服务器。
产品规格
处理器 / 系统总线 2 x Socket 2011
英特尔® 至强® 处理器 E5-2600 系列 (135W) *
QPI 6.4 / 7.2 / 8.0 GT/s
芯片组规格
Intel® C602-A PCH
内存插槽数 : 8 (4-channel per CPU, 4 DIMM per CPU)
内存容量 : 最高可达 256GB LRDIMM
内存类型 : DDR3, 1066/1333/1600, RDIMM
DDR3, 1066/1333/1600, UDIMM
DDR3, 1066/1333, LRDIMM
内存规格: 2GB, 4GB, 8GB, 16GB RDIMM
2GB, 4GB, 8GB UDIMM
8GB, 16GB, 32GB LRDIMM
插槽总数 : 5
插槽位置2 : PCI-E x8 (Gen2 X4 Link)
插槽位置3 : PCI-E x16 (Gen3 X16 Link), 如果插槽 4 被占用，自动切换到x8 link
插槽位置4 : PCI-E x8 (Gen3 X8 Link)
插槽位置5 : PCI-E x16 (Gen3 X16 Link), 如果插槽 6 被占用，自动切换到x8 link
插槽位置6 : PCI-E x8 (Gen3 X8 Link), 支持MIO
额外插槽1 : PIKE 插槽，支持存储扩展功能
Follow SSI Location#
尺寸规格
ATX (12"x10")
华硕独特功能
风扇转速控制
支持机架式(机架式和直立式两用)
ASWM Enterprise
存储功能
SATA 控制器:
Intel® C602-A AHCI
4 x SATA2 3Gb/s 接口
2 x SATA3 6Gb/s 接口
Intel® Rapid Storage Technology Enterprise(RSTe) (仅支持Windows)
(支持软件RAID 0, 1, 5, 10 )
LSI® MegaRAID (支持 Linux/Windows)
(支持软件RAID 0, 1, 10 )
SAS/SATA 控制器 :
华硕 PIKE 2008 8-port SAS2 6G RAID 卡
ASUS PIKE 2008/IMR 8-port SAS2 6G RAID 卡
ASUS PIKE 2108 8-port SAS2 6G RAID 卡
ASUS PIKE 2208 8-port SAS 6G HW RAID 卡
ASUS PIKE 9230 4-port SATA 6G RAID 卡
网络
2 x Intel® 82574L + 1 x 千兆管理网络接口
图形显示
Aspeed AST2300 + 16MB VRAM
板载 I/O
1 x TPM 接针
1 x PSU 电源接口 , 24-pin ATX 电源接口 + 8-pin ATX 12V 电源接口 *2
1 x PSU 电源接口 , 24-pin SSI电源接口+ 8-pin SSI 12V + 8-pin SSI 12V电源接口*3
1 x USB 接口*4
2 x USB pin 接针 , 高达 4 个设备
8 x 风扇接口 , 支持4pin风扇
1 x SMBus
1 x 机箱开启检测接口
2 x 前端LAN LED
1 x 串口接针
1 x 管理接口 , 板载接针支持选购管理卡
背板 I/O 接口
1 x 外部串口
4 x外部USB接口
﹝2 x USB 3.0, 2 x USB 2.0﹞
1 x VGA接口
2 x RJ-45 + 1 x Mgmt LAN
1 x PS/2键盘/鼠标接口
管理功能
ASWM Enterprise
可选购ASMB6-iKVM for KVM-over-Internet
电磁干扰
美国 (FCC, CFR47 Part 15, Class B)
欧洲 (CE, EN55022 & EN55024)
环境 操作温度: 10℃ ~ 35℃
非运作时温度: -40℃ ~ 70℃
非运作时湿度: 20% ~ 90% (无凝露)
配件
标准礼品盒包装(1pcs per Carton):
6 x SATA数据线
1 x I/O挡板
1 x 华硕主板随机CD光盘
1 x ASWM随机CD光盘
1 x 用户指南
1 x USB转SATA DOM电源线
标准整批包装(10pcs per Carton):
1 x I/O挡板
1 x华硕主板随机CD光盘
1 x ASWM随机CD光盘
1 x用户指南
产品包装
标准礼品盒包装
标准整批包装
监控
CPU 温度
风扇转速
备注
* 查阅华硕服务器AVL了解最新的更新信息
*1 1* PIKE 插槽适用于存储扩展(支持Gen3)
*2 仅95W 或以下的CPU,
ATX电源最小需求:
1) 500W 2) All +12V输出≧20A
*3 支持ATX & SSI电源
*4 Type A USB插槽
|
|
|
|
