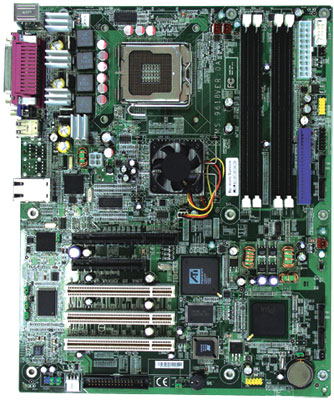

品名：MSI-S9618 服务器主板 |
|
俗称：微星 |
|
英文名：MSI |
|
产地：台湾 |
|
 |
|
市场价：0 |
|
直销价：0 |
|
材料介绍： |
MSI-9618主要规格：
处理器支持
• 支持 Intel® Pentium® 4 / Pentium® D 处理器，采用 LGA775 架构。
• 支持 Intel® 超执行绪(Hyper-Threading) 技术
芯片组
• Intel® E7230 北桥芯片
- 支援 FSB 533/800/1066 MHz
- 支持 PCI Express 外接绘图卡
- 支持 DDR2 533/667 内存模块
• Intel® ICH7R 南桥芯片
- 整合 Hi-Speed USB (USB2.0) 控制器, 480Mb/sec
- 可支持4个 SATA 装置, 传输速率达 3Gb/s
- 支持单信道 Ultra ATA 100 主总线 IDE 控制器
- PCI Master v2.3, I/O APIC
- 符合 ACPI 2.0
- 支持 Serial ATA RAID 0, RAID 1, 以及 Matrix RAID
- 整合 AHCI 控制器
内存
• 支持 4 条 1.8V DDR2 unbuffered ECC 内存插槽 。
• 最高可支持达 8GB 内存容量 。
• 支持双通道 DDR2 533/667 内存
Slots
• 3 个 PCI 2.3 规格 32 位主总线插槽 (支持 3.3v / 5v PCI 主总线接口)
• 1 个 PCI Express x8 插槽 ( 主机板上标示 PCIE_2 的插槽可插 x8 规格的卡, 但跑 4倍速 / 支持符合 PCI Express 总线规格 v1.0a )
• 1个 PCI Express x8 插槽 (主机板上标示 PCIE_1的插槽可插 x8 规格的卡, 能跑 8 倍速 / 支持符合 PCI Express 总线规格 v1.0a)
硬盘接口
• Ultra DMA 66/100 IDE 控制器内建整合于南桥 ICH7R 芯片
- 支持 PIO, Bus Master 操作模式
- 可支持连结 2 个 Ultra ATA 装置
• SATAII 控制器整合于 ICH7R
- 高达 300MB/sec 数据传输速率
- 可支持连结 4 个 SATA 装置
- 支持 AHCI 控制器具备 SATA RAID 0, SATA RAID 1, SATA RAID 5, SATA RAID 10 以及 Matrix RAID (ICH7R)
内建外围输出
• 内建外围包含了:
• 1 个软盘端口支持1个软式磁盘驱动器，支持360KB, 720KB, 1.2MB, 1.44MB 以及 2.88MB 规格软盘机
• 1 个 PS/2 键盘端口
• 1 个 PS/2 鼠标端口
• 1 个串行端口 & 1 个序列接座
• 1 个 VGA 埠
• 1 个并行端口支持 SPP/EPP/ECP 模式
• 2 个 RJ-45 埠 (有 LED 灯指示)
• 6 USB 埠 (4 前 2 后)
内建绘图
• 内建整合 ATI Radeon 7000 Graphics 绘图显示控制器
- 内建 16MB Video SDRAM
- 采 PCI 32-bit/33MHz 传输方式于 ICH7R 南桥
网络
• Intel 82573V/L Gigabit 以太网络控制器
- 采 PCI Express x1 传输方式于 ICH7R 南桥
- 支援 10Mb/s, 100Mb/s, and 1000Mb/s
电源管理特色
• 网络唤醒功能 (WOL), 电话唤醒, PCI 唤醒
• RTC 警告和唤醒
• 键盘/鼠标/USB 唤醒于 S1
• 支持 ACPI S1, S4 和 S5功能
系统管理
• SMBus (I2C)
- 温度, 电压 , 以及风扇监控
- Chassis Intrusion 机壳开启警示
操作环境
• 操作温度范围: +10°C ~ +35°C (+50oF ~ +95oF)
• 非操作温度范围 : -40°C ~ +70°C (-104°F ~ +158°F)
BIOS
• 此主机板的 BIOS 提供 "即插即用" 功能 , 能自动侦测板子上的外围设备和扩充卡 。
• 提供桌面管理接口 (DMI) 功能可纪录主机板规格
主机板尺寸
• ATX Form Factor: 30.5cm (L) x 24.4cm (W)
|
|
|
|
