| 华硕万兆网口主板Z9PE-D16-10G/DUAL解析！ |

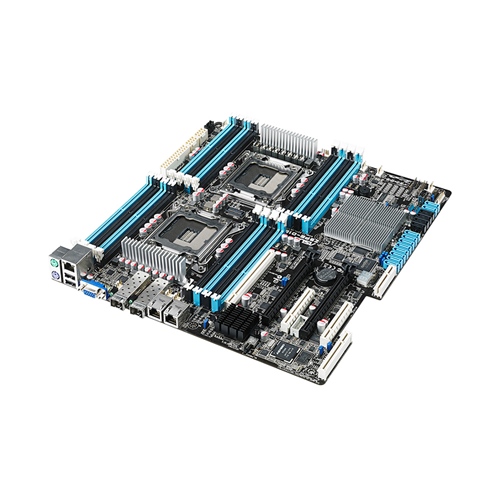

Z9PE-D16-10G/DUAL
高密度数据中心及高性能计算
华硕 Z9PE-D16-D16/DUAL服务器主板提供极致的处理性能，更满足未来的升级需求。藉由专业设计师和工程师团队的不懈努力带来强劲的功能: 95% VR供电效率，双英特尔® 网卡接口及支持优异的虚拟化应用，以及板载双10G 芯片提供高带宽互连及丰富的I/O 扩展性。用户通过ASMB6实现高管理性，这使其成为主机服务器，AP 服务器，邮件服务器及存储服务器的最佳选择。
绿色节能
凭借全新Dr. MOS (MOSFETs)，Z9PE-D16-10G/DUAL可大幅提升电压调整的供电效率及最优化的供电转换率效益。此外，通过被证实的稳定集成电路，Z9PE-D16-10G/DUAL提供最优化的供电转换率效益，有效节省不必要耗电，降低运作成本。With the proven stable circuit integrated, Z9PE-D16-10G/DUAL可在高负荷的CPU情况下，提升供电效率高达95%及93%电压调整效率。
领先的数据吞吐量及极致的网络性能
Z9PE-D16-10G/DUAL搭载Broadcom® 10Gb/sEthernet 控制器和SFP+ 控制器，可提升网络性能并实现较低的延迟，这使P9D-MH/SAS/10G-DUAL成为IPDC，高性能处理及嵌入式环境的最佳选择。
全面性的服务器管理解决方案ASMB6-iKVM
ASMB6-iKVM升级套件可启动仪板系统进行安全监控、远程电源开关控制、支持 virtual media over LAN 和管理 LAN 故障转移的功能。此外，ASMB6功能采用BIOS-level(韧体层)的存取方式，因此，即使服务器操作系统出现故障时，KVM 模块仍然可以通过选购的给予网页图形用户界面的(web GUI)提供全天候远程监控与诊断。
领先的架构
Z9PE-D16-10G/DUAL支持英特尔® E5-2600系列处理器(Sandy Bridge-EP)。凭借华硕设计和研发，使其能够支持最新E5-2600 V2处理器以保护顾客的投资。它采用16-DIMM插槽，高达512GB DDR3 1600/1333/1066 RDIMM/UDIMM/LRDIMM内存，带来出色的运算性能。此外，它还支持PCI Express 3.0标准，Z9PE-D16-10G/DUAL提供更高的带宽，以满足不同的应用需求。
产品规格
处理器 / 系统总线
2 x Socket 2011
英特尔® 至强® 处理器 E5-2600 系列 (150W) *1
QPI 6.4 / 7.2 / 8.0 GT/s
芯片组规格
Intel® C602-A PCH
内存
内存插槽数 : 16个内存插槽 (4通道/CPU, 8-DIMM插槽/CPU)
内存容量 : 最高可达 512GB RDIMM
内存类型 : DDR3, 1066/1333/1600, RDIMM
DDR3, 1066/1333, UDIMM
DDR3, 1066/1333, LRDIMM
内存规格: 2GB, 4GB, 8GB, 16GB RDIMM
2GB, 4GB, 8GB UDIMM
8GB, 16GB, 32GB LRDIMM
扩展槽
插槽总数 : 5
插槽位置1 : PCI-E x8 (Gen2 X4 Link)
插槽位置2 : PCI-E x16 (Gen3 X16 Link)
插槽位置3 : PCI-E x8 (Gen3 X8 Link)
插槽位置4 : PCI-E x16 (Gen3 X16 Link)
插槽位置6 : PCI-E x16 (Gen3 X16 Link)
额外插槽1 : PIKE 插槽，支持存储扩展功能
Follow SSI Location#
尺寸规格
EEB (12"x13")
华硕独特功能
风扇转速控制
支持机架式(机架式和直立式两用)
ASWM Enterprise
存储功能
SATA 控制器:
Intel® C602-A AHCI
4 x SATA2 3Gb/s 接口
2 x SATA3 6Gb/s 接口
Intel® Rapid Storage Technology Enterprise(RSTe) (仅支持Windows)
(支持软件RAID 0, 1, 5, 10 )
LSI® MegaRAID (支持 Linux/Windows)
(支持软件RAID 0, 1, 10 )
SAS 控制器 :
华硕 PIKE 2008 8-port SAS2 6G RAID 卡 (根据具体产品而定)
ASUS PIKE 2108 8-port SAS2 6G RAID 卡 (根据具体产品而定)
ASUS PIKE 2208 8-port SAS 6G HW RAID card (根据具体产品而定)
网络
1 x Dual port Broadcom 10GbE
2 x Intel® I210AT + 1 x 千兆管理网络接口
图形显示
Aspeed AST2300 + 16MB VRAM
板载 I/O
1 x TPM 接针
3 x PSU 电源接口 , 24-pin SSI电源接口+ 8-pin SSI 12V + 8-pin SSI 12V电源接口
2 x USB pin 接针 , 高达 4 个设备
1 x 内部 A Type USB 接口
9 x 风扇接口 , 支持4pin风扇
1 x 机箱开启检测接口
2 x 串口接针
2 x SMBus
2 x 前端LAN LED
背板 I/O 接口
2 x外部USB接口
1 x VGA接口
2 x SFP+ 接口
2 x GbE LAN + 1 x Mgmt LAN
1/1 x PS/2键盘/鼠标接口
管理功能
ASWM Enterprise
可选购ASMB6-iKVM for KVM-over-Internet
电磁干扰
美国 (FCC, CFR47 Part 15, Class A)
欧洲 (CE, EN55022 & EN55024)
环境
操作温度: 10℃ ~ 35℃
非运作时温度: -40℃ ~ 70℃
非运作时湿度: 20% ~ 90% (无凝露))
配件
标准礼品盒包装
6 x SATA数据线
1 x I/O挡板
1 x 华硕主板随机CD光盘
1 x ASMB6-iKVM随机CD光盘
1 x ASWM enterprise随机CD光盘
1 x 用户手册
1 x ASMB6-iKVM用户指南
1 x USB 转SATA DOM电源线
标准整批包装
1 x I/O挡板
1 x华硕主板随机CD光盘
1 x ASMB6-iKVM随机CD光盘
1 x ASWM enterprise随机CD光盘
1 x用户手册
1 x ASMB6-iKVM用户手册
产品包装
标准礼盒包装ASMB6-ikvm
标准的散装包装ASMB6-ikvm
监控
CPU 温度
风扇转速
备注
*1请查阅华硕Server AVL了解最新更新信息。
*2 24-pin SSI电源接口 + 8-pin SSI 12V
(仅95W 或以下的CPU)
24-pin SSI 电源接口 + 8-pin SSI 12V + 8-pin SSI
12V(For 115W 或以上CPU(支持ATX & SSI电源)
|
|
|
|
